二極管具有電流單向?qū)ǖ奶匦?，二極管可大致分為半導體二極管和真空二極管。半導體二極管是制作在半導體材料上的，并不具有實際的管狀結構，而早期的二極管卻真真切切地是被制作在玻璃管中的，它的工作原理也和半導體二極管不同。

1873年，弗雷德里克·格思里發現：當加熱一個接地的金屬盤時，其旁邊帶正電的驗電器會逐漸流失電荷;而當金屬盤靠近帶負電的驗電器時，則不會有電荷流失。該現象表明加熱的金屬陰極可表現出單向?qū)щ娞匦裕?880年，愛迪生在未了解格思里的工作的情況下，也發現了類似的現象。

現在我們明白，這種現象是由于被加熱物體的電子逸出功降低，更容易在外界電場的作用下逸散到外界導致的。但當時的物理理論還在發展過程中，直到1904年，愛迪生的前雇員約翰弗萊明才真正利用了這一效應，發明了可以檢波的二極管——弗萊明管。

1874年，卡爾·布勞恩發現，某些金屬硫化物（半導體）在與金屬接觸后，會表現出一定的單向?qū)ㄌ匦?，并制成了固態半導體檢波器。這種檢波器其實是一種肖特基二極管。

此后，人們沿著布勞恩的思路，陸續試驗了多種材料，但都沒有明確的理論指導。在20世紀30年代，隨著量子力學的發展和成熟，布洛赫解釋了電子在半導體的周期型晶格中的運動方式，阿蘭·威爾遜則提出了能帶理論。研究者們獲得了強大的理論武器，終于明白電子在半導體中的運動受到了勢壘的影響。

勢壘，簡而言之就是電荷在運動過程中遇到的阻礙電勢，勢壘高度越大、距離越長，電荷越不容易通過。能夠影響勢壘分布狀態的因素主要有三個：1）勢壘兩側材料的費米能級高度（費米能級可通過摻雜雜質來調節）；2）勢壘兩側材料及其界面處的缺陷電荷、界面電荷；3）勢壘周?chē)~外施加的電場。

通過合理調控半導體中的摻雜雜質類型和濃度、選擇具有合適費米能級的金屬材料，研究者們制備出了性能更好的肖特基二極管、PN結二極管。二極管兩側的電壓則可以改變二極管勢壘的高度和寬度，使電荷在二極管中的流通變得更困難或更容易，從而實現二極管的單向?qū)ㄌ匦浴?

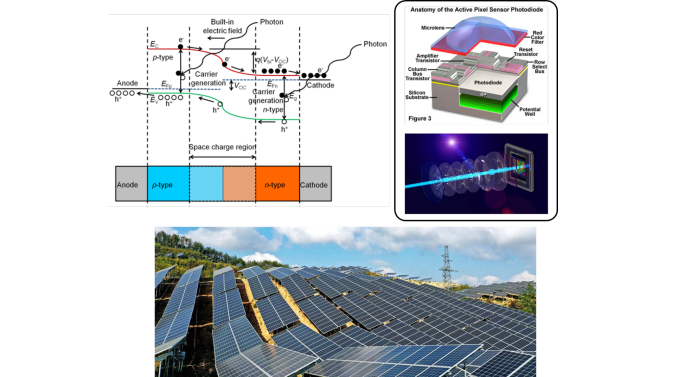

除了會發光，二極管還可以用來探測光。當具有一定能量的光子入射到二極管中時，光子能量會引起部分電子從價帶躍遷到導帶，在PN結內建勢壘的作用下，導帶上的電子和價帶上的空穴自發流向能量較低的電極，從而形成了光電流，完成了光能到電能的轉化。1884年，查爾斯·弗里茨制備出了太陽能電池，經過一百多年的發展，太陽能電池的轉化效率得到了明顯提升。現在，太陽已經成為一種重要的清潔能源。

二極管的光電轉換特性還被應用到了攝像領域?，F(xiàn)代電子攝像機的感光元件是由感光像素陣列組成的，通過在每個像素上設置較大面積占比的感光PN結，就可以將每個像素感應到的光強轉換為電信號。當我們通過屏幕將電信號轉換為光信號時，我們就看到了攝像機拍攝的照片。
